АНАЛОГОВОЕ ИЛИ IP ВИДЕОНАБЛЮДЕНИЕ?

Выбор между аналоговым и IP оборудованием

Система видеонаблюдения: непростой выбор между аналоговым и IP оборудованием

За последние годы оборудование для видеонаблюдения непрерывно совершенствовалось, достигнув уровня развития, о которым еще совсем недавно нельзя было даже мечтать. Первый вопрос, на который должен ответить человек, создающий систему видеонаблюдения, это принципиальный выбор между аналоговым и IP оборудованием. Участники рынка распределены по двум основным лагерям, которые предпочитают тот или другой тип систем видеонаблюдения. В пользу своего выбора они приводят различные аргументы, иногда обоснованные, иногда не очень. В рамках данной небольшой статьи мы хотели бы кратко и объективно рассмотреть плюсы и минусы каждого типа систем видеонаблюдения, предоставив Вам всю необходимую информацию, но оставив окончательный выбор за Вами.

Аналоговые системы видеонаблюдения

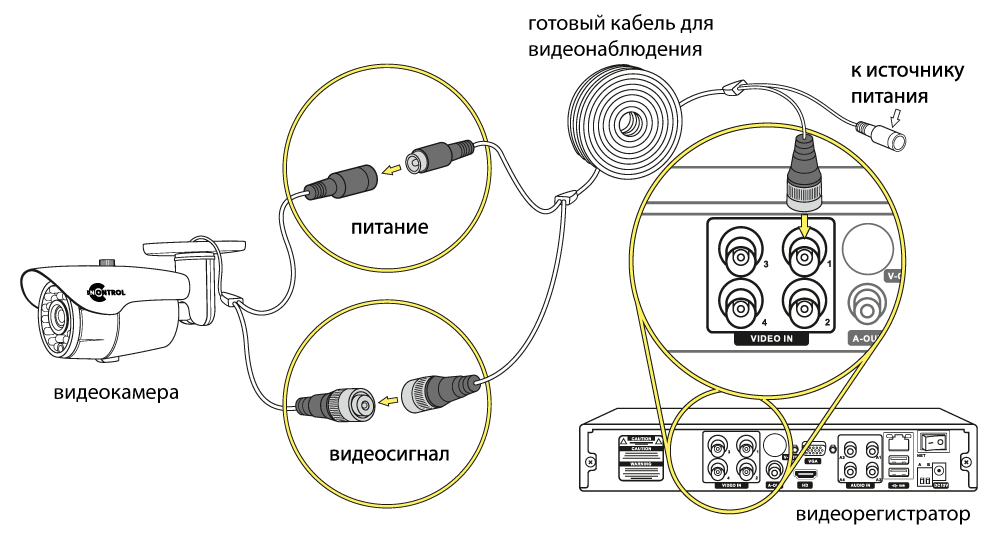

В аналоговом наблюдении видео передается по кабелю в виде низкочастотного сигнала. Исторически этот сегмент видеонаблюдения был представлен так называемым классическим аналоговым наблюдением, с невысоким разрешением, которое измерялось в телевизионных линиях (у лучших камер разрешение не превышало 0.4 Мп). Такие системы до сих пор используются, но постепенно уходят с рынка. В настоящее время в отрасли в этом сегменте доминирует аналоговое наблюдение сверхвысокого разрешения, позволяющее получать намного более высокое разрешение (на рынке представлены камеры и регистраторы от 1 до 3 Мп). Важно понимать, что на рынке представлены три конкурирующих стандарта – AHD, CVI, TVI, которые функционально очень близки друг к другу, но взаимно не совместимы. Различия между ними носят по большему счету маркетинговый характер. Кроме того, существуют как камеры, позволяющие пользователю выбрать генерируемый тип видеосигнала, так и регистраторы, которые могут записывать несколько типов сигнала, так называемые мультигибриды, но они пока не получили широкого распространения.

На данной картинке показаны виды разрешения, которые использовались в прошлом (CIF, D1) и которые используются в настоящее время (1 Мп и 2 Мп). Картинки помогут Вам понять масштаб технологического прорыва, достигнутого в последние годы.

Аналоговые системы видеонаблюдения обладают рядом преимуществ.

Во-первых, это простота настройки и установки. Подключение аналоговых камер намного проще, чем IP. Необходимость рассчитывать пропускную способность сети, подключать роутеры, коммутаторы и выполнять сетевые настройки наводит панику на многих пользователей, особенно если они «не на ты» с современными компьютерными технологиями. Огромным преимуществом аналога сверхвысокого разрешения (AHD, CVI, TVI) является возможность подключения камер к уже существующим кабельным трассам. Иными словами, Вы можете обновить всю систему до нового уровня без оплаты расходов на перекладку кабелей сигнала и питания.

Во-вторых, отсутствие задержки при передаче сигнала и «подвисания» изображения. Многие пользователи, имевшие несчастье работать с IP системами, которые были подключены в общую сеть, или с некачественными камерами с Aliexpress, сталкивались с задержкой передачи пакетов видео, а то и полным подвисанием. Аналоговые системы свободны от таких неожиданностей. Кроме того, живая трансляция видео с аналоговой камеры всегда идет в реальном времени со скоростью 25 кадров в секунду (а вот скорость записи уже можно регулировать), в то время как многие модели IP камер, особенно с разрешением 3 Мп и выше имеют скорость потока 17 и ниже кадров в секунду, в результате чего снижается плавность видеопотока, он становится более «рваным».

В третьих, высокая дальность передачи сигнала без помех и использования усилителей (для AHD систем при использовании качественного кабеля возможна передача данных на расстояние до 500 м). При необходимости использование приемо-передатчиков может увеличить дальность передачи: пассивные на 250-400 м, активные до 1500 м (в зависимости от разрешения). IP сигнал передается без помех на расстояние до 100 метров, и то по достаточно толстому (толщина жилы не менее 0.5 мм) кабелю из чистой меди (BC). Для передачи на большее расстояние требуется установка коммутаторов, ретранслирующих сигнал, что увеличивает смету.

Нельзя умолчать о том, что на рынке массово продается дешевый сетевой кабель из обмедненного алюминия (CCA), у которого дальность передачи ниже. Немалое распространение получили также комплекты, состоящие из IP камер и NVR, где питание камер осуществляется по так называемому “псевдо POE”, для которого дальность передачи данных и питания на камеры не превышает 25-30 метров. Но даже при использовании качественного POE коммутатора дальность передачи сигнала без потери пакетов и электропитания не превышает 100 м, а на улице, в холодных условиях, это расстояние сокращается до 25-30 м.

В четвертых, отсутствие проблем с совместимостью. Очень важным моментом, о котором часто не знают конечные пользователи, а продавцы забывают или не считают нужным сказать, является совместимость оборудования разных производителей между собой. Очень часто IP оборудование разных брендов не может быть использовано вместе. Например, при использовании камеры и регистратора разных брендов, может не работать запись по детектору движения или запись звука. В более неблагоприятной ситуации камера вообще не подключится. Аналоговое наблюдение не страдает от такой проблемы. Например, при отсутствии каких-то AHD камер одного производителя Вы можете легко заменить на другого благодаря единому унифицированному стандарту.

Mobirise


IP системы видеонаблюдения

IP системы, как правило, стоят дороже, чем аналоговые, но имеют несколько преимуществ, которые в ряде случаев не оставляют пользователю выбора.

Во-первых, это намного более богатый функционал. IP камеры можно интегрировать в общую систему безопасности объекта, включающую помимо видеонаблюдения еще и систему управления и контроля доступом (СКУД) и систему пожарной безопасности.

Во-вторых, IP системы высокого класса поддерживают функции видеоаналитики, что позволяет, например, вести запись при попадании человека в выделенную область, делать скриншот или отправлять тревожное уведомление при пропаже объекта из выделенной области. Также возможно настроить систему таким образом, что оператор видит на экране все изображение с камеры, а регистратор записывает только заданную зону (так называемый ROI – region of interest), что позволяет экономить дисковое пространство.

В третьих, сверхвысокое разрешение (3 Мп и выше) доступно пока только IP камерам. В настоящий момент максимально возможное разрешение аналоговых камер видеонаблюдения, и то только прототипов, составляет 3 Мп, в то время как разрешение IP камер, имеющихся на рынке, достигает 12 Мп и выше. Это бывает важно, когда требуется высокая детализация съемки, например, контроль приема и пересчета денежных купюр.

В четвертых, некоторые технически продвинутые функции в настоящий момент доступны тоже только для IP камер. Например, запись с увеличенной частотой (50 кадров в секунду против 25 у обычных, стандартных камер), что позволяет отфиксировать промежуточные кадры события, которое происходит с большой скоростью. Или так называемые панорамные камеры «рыбий глаз» (fish eye), которые дают обзор на все 360 градусов (по сравнению с 40-100 градусами у обычной камеры). Их применение делает возможным более дешево закрыть «слепые зоны», которые неизбежно возникают при установке обычных камер.

В пятых, IP камеры позволяют пользователю строить систему как на базе отдельного видеорегистратора, так и на базе компьютера, на который устанавливается специализированная программа, например, Axxon, Trassir, Macroscop или Линия. Система на базе компьютера стоит ощутимо дороже, по делает возможным реализацию ряда сложных функций, важных для розничной торговли, например, учет количества посетителей и их распределение по полу, времени прихода, времени проведенному в магазине и так далее.

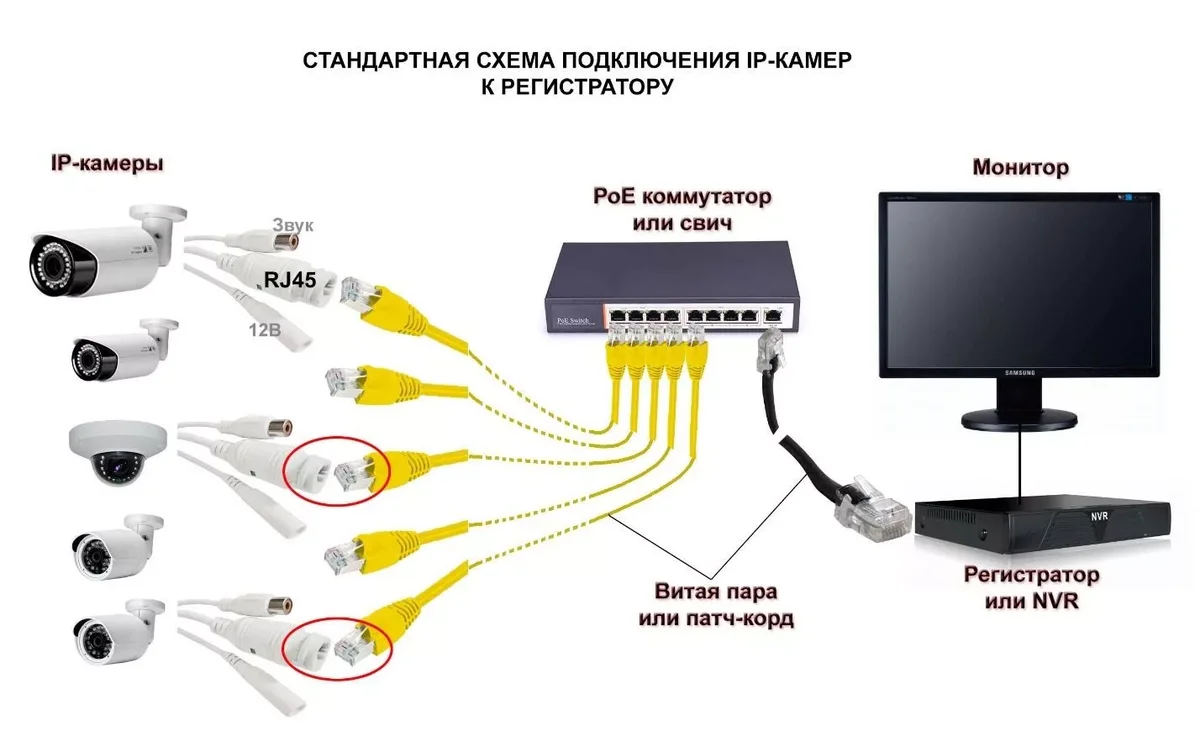

В шестых, подавляющее большинство IP камер поддерживают технологию POE, которая позволяет передавать по сетевому кабелю одновременно и видео/аудио сигнал и электропитание. При большой протяженности кабельных трасс это позволит добиться экономии по сравнению с аналоговыми системами, где к камере нужно подводить и жилы видео/аудио сигнала, и жилы электропитания.

В заключении статьи считаем важным вновь отметить, что несмотря на существующие различия важно четко понимать, что и аналоговые и IP камеры видеонаблюдения способны предоставить Вам картинку с разрешением 1 Мп (1280*720), 1.3 Мп (1280*960), 2 Мп (1920*1080) и выше. Разрешение камеры является главным параметром, который влияет на ее стоимость.

Но и одно и то же разрешение может быть достигнуто путем использования различных сенсоров и чипов обработки видеосигнала. Дешевые комплектующие сделали системы видеонаблюдения высокого разрешения более доступными, но у них часто отсутствует возможность корректировать параметры изображения через экранное меню OSD, что бывает необходимым, если условия освещенности сильно отличаются от стандартных. Более дорогие AHD камеры видеонаблюдения с использованием светочувствительных элементов Sony и оригинальных чипов NVP корейской фирмы Next – изобретателей стандарта AHD, обеспечивают более высокое качество изображения ночью, чем, например, камеры с дешевым сенсором H42 и DSP чипом HTC960E.

Кроме того, ряд функций высокого уровня, как например, настоящий широкий динамический диапазон (WDR), видеоаналитика, запись звука, поддержка записи на карту памяти, более высокая скорость вращения скоростной поворотной камеры могут быть реализованы только за счет применения более совершенной аппаратной части. Безусловно, такие камеры имеет более высокую цену, но они способны решать сложные задачи, которые не под силу обычным, дешевым камерам.

Поэтому очень важно правильно подобрать камеры видеонаблюдения под свои потребности, чтобы с одной стороны не переплачивать, а с другой стороны в погоне за экономией не получить систему, которая не выполняет требуемые от нее задачи.
